Авиационная тестирующая станция MPS27C

  • Точность измерений ±3 фута на уровне моря
  • Соответствие всем требованиям RVSM и мировым стандартам
  • До 30 программ тестирования
  • Программируемые пределы безопасности
  • Интуитивный ввод данных с ручного пульта управления – вся информация на одном экране
  • Низкое потребление энергии
  • Опция перезаряжаемой внутренней батареи
  • Калибровка 1 раз в год
  • Гарантия 1 год и 5000 часов гарантии на насосы

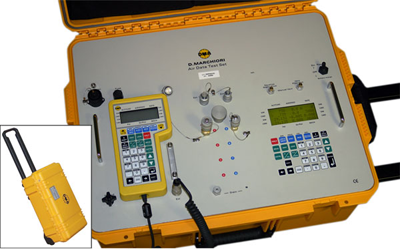

Современная авиационная тестирующая станция для контроля воздушно-скоростных параметров в гражданской и военной авиации. Поставляется в ударопрочном корпусе. Имеет удобное полностью автоматизированное управление с ручного пульта и обладает высокой функциональностью. Для удобства транспортировки корпус MPS27C оснащен колесами и выдвижной ручкой. Система имеет порты Полного и Статического давления, разъем для подключения Флешкарт, устройство приема/передачи данных по протоколу Bluetooth и встроенную аккумуляторную батарею, обеспечивающую 4-х часовую бесперебойную работу.
MPS27C является цифровой переносной установкой для тестирования авиационных данных, объединяющая многие стандартные характеристики, присущие обычно более дорогим испытательным установкам. Ее конструкция выполнена прочной и водонепроницаемой, соответствуя высоким требованиям при проведении коммерческих и военных полетов.

Модель отличается простотой и быстротой в использовании, как экспертами, так и новыми пользователями. Проведение испытаний и поиск неисправностей с помощью MPS27C может осуществляться посредством клавиатуры с интуитивно подобранным цветным кодированием. Данные о подаваемых и измеренных испытательных показателях отображаются на большом 4-строчном 20-символьном ЖК-экране с подсветкой (Дополнительно может прилагаться ручной пульт дистанционного управления). Все результаты тестирования отображаются одновременно, не требуется внесение изменений на экране или в меню.

Установка MPS27C обладает прочной конструкцией и не требует большого объема работ по техническому обслуживанию. Внутренние насосы работают только по требованию, что продлевает их срок эксплуатации. 		Процесс калибровки, осуществляемый программным обеспечением, отличается быстротой и простотой, здесь не требуются никаких механических настроек. Калибровочные показатели имеют кодовую защиту. Незначительное потребление энергии предотвращает перегревание и обеспечивает высокую износостойкость: стандартные 90 вольт-ампер потребляются от источника переменного тока (включая КПД подачи энергии).

Безопасность

MPS27C обеспечивает максимальную безопасность в процессе испытаний. Основные особенности конструкции предохраняют испытательную установку и приборы, находящиеся в рабочем режиме, от повреждений. Положение, при котором статическое давление больше, чем полное давление, не допускается ни при ручном, ни при автоматическом управлении. При спаде напряжения электрическая цепь надежно изолируется и отводится вручную, предотвращая тем самым повреждения приборов и испытательной установки. Заданные изготовителем или пользователем пределы безопасной эксплуатации предохраняют тестируемые приборы от повреждений в процессе работы.

Основные характеристики

Параметр Диапазон Разрешение Точность
Измерение Контроль Измерение Контроль Измерение Контроль
Высота, в футах -3,000
+99,999		 -3,000
+80,000		 1 1 ±3 на уровне моря
±5 на высоте 30,000
±20 на высоте 60,000		 ±2
Скорость набора высоты, (фут/мин) Н: от 0 до 6,000
В: от 0 до 99,999		 от 0 до 6,000
от 0 до 50,000		 25 > 1000
5 < 1000		 25 ±10 ±1% считывания Показания контроля и измерения совпадают
Скорость полета, в узлах

Функция сверхмалой скорости		 Н: от 10 до 700
В: от 10 до 1000

от 2 до 200		 Н: от 10 до 700
В: от 0 до 50,000		 25 > 1000
5 < 1000

0.1> 20		 Показания контроля и измерения совпадают ±10 ±1% считывания

±0.001 д. рт. ст.		 Показания контроля и измерения совпадают
Скорость набора высоты, (узл/мин) от 0 до 800 от 0 до 800 10 10 ±10 ±1% считывания ±5%
Число Маха от 0 до 10 от 0 до 10 0.001 0.001 <0.002 ±0.002
Функциональность

  • Выработка давления/вакуума
  • Автоматическая проверка на герметичность
  • Управляемый отвод воздуха наружу
  • Ввод показаний высоты/скорости полета
  • Подача статического/полного давления
  • Ввод числа Маха
  • Выдача степени повышения давления в компрессоре двигателя
  • Переключение истинной/приборной воздушной скорости
  • Коррекция отклонений
  • 30 испытательных профилей, программируемых пользователем
  • Функция сверхнизкой скорости (от 5 до 200 узлов)
  • Флешкарта для хранения результатов теста
  • Звуковая индикация при достижении заданного значения

Физические характеристики

Размеры: Дл. 24.4", Шир. 19.7", Выс. 11.8"
Вес: 30 кг

Источник энергии

Универсальный 90-240 В; 50-400 Гц.

Экран и клавиатура

Встроенный экран и клавиатура находятся на передней панели, защищенной от воды и воздействия ударов. ЖК-экран с подсветкой отображает все параметры процесса испытаний.

Калибровка

Проводится с интервалом в один год с помощью программного обеспечения.

Дополнительные опции

  • Ручной пульт дистанционного управления
  • ЖК-экран с подсветкой с кабелем на 60 футов
  • Источник постоянного тока на 28 В
  • Внутренняя батарея (>3 часов работы)
  • Снятие показаний кодирующими высотомерами.
  • Резонансные преобразователи статического и полного давления.

Порты интерфейса (Стандарт RS232)

  • IEEE-488 GPIB
  • ARINC 429 и ARINC 629
  • Интерфейс MIL-STD-1553
