Авиационная тестирующая станция MPS31C

  • Включен в перечень средств наземного контроля Сухой SuperJet 100
  • Точность измерений ±3 фута на уровне моря
  • Соответствие всем требованиям RVSM и мировым стандартам
  • До 30 программ тестирования
  • Программируемые пределы безопасности
  • Интуитивный ввод данных с ручного пульта управления – вся информация на одном экране
  • Низкое потребление энергии
  • Калибровка 1 раз в год
  • Гарантия 2 года и 5000 часов гарантии на насосы

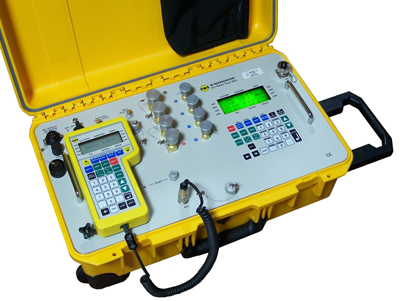

Современная авиационная тестирующая станция для контроля воздушно-скоростных параметров. Поставляется в ударопрочном корпусе. Имеет полностью автоматизированное управление с ручного пульта и обладает высокой функциональностью. Для удобства транспортировки корпус MPS31C оснащен колесами и выдвижной ручкой. Система имеет порты Полного и Статического давления, устройство приема/передачи данных по протоколу Bluetooth и встроенную аккумуляторную батарею, обеспечивающую 2-х часовую бесперебойную работу.
MPS31C – недорогостоящий прибор для тестирования данных, предназначенный для поиска и устранения неисправностей, а также проведения сертификации авиационных систем полного и статического давления на соответствие требованиям RVSM в точности измерений. Устройство предоставляет возможности для проведения испытаний и выбора режимов полета, необходимые для тестирования авиационных данных на всех воздушных судах с несущим или неподвижным крылом.

Простая в использовании система управления и четкое отображение данных на дисплее

MPS31С прост в использовании. Интерфейс оператора не представляет сложности, как для экспертов, так и для новых пользователей. Весь процесс тестирования и устранения неисправностей осуществляется с помощью интуитивной клавиатуры с цветными клавишами на передней панели. Вся необходимая информация по тестированию отображается на большом ЖК-мониторе с четким изображением или на дисплее мультифункционального пульта дистанционного управления. Управляемые и измеряемые тестовые данные все время одновременно отображаются на дисплее. 		Встроенная система безопасности прибора

Риск повреждений приборов и установок для тестирования авиационных данных полностью исключен. MPS31C оснащен встроенной системой защиты приборов и установок в рабочем режиме. Особенности конструкции MPS31C обеспечивают защиту испытательной установки и приборов в процессе эксплуатации. Положение, при котором статическое давление больше, чем полное давление, не допускается ни при ручном, ни при автоматическом управлении. Цепь испытательной установки имеет надежную изоляцию в случае потери напряжения. Программа MPS31C не принимает вводимые значения, превышающие заданные пределы безопасной эксплуатации. Значения этих пределов имеют кодовую защиту, устанавливаемую администратором.

Легкая система настройки

MPS31C имеет систему упрощенной калибровки. С использованием стандарта проведения калибровки, калибровка MPS31C может быть проведена менее чем за 20 минут.
Калибровка осуществляется только с помощью установки программного обеспечения. Тестирующее устройство не требует никакой механической настройки. Калибровочные коэффициенты имеют кодовую защиту.

Основные характеристики

Диапазон рабочих температур, от -5° C до +50° C
Возможность регулировки объемов нагрузки (куб. дюймы): статическое давление: от 0 до 125, полное давление: от 0 до 80.
(*) сокращения: Н = норма; В = высокий показатель.

Параметр Диапазон Разрешение Точность
Измерение Контроль Измерение Контроль Измерение Контроль
Высота, в футах -2,000
+65,000		 -2,000
+65,000		 1 1 ±3 на уровне моря
±5 на высоте 30,000
±20 на высоте 60,000		 ±2
Скорость набора высоты, (фут/мин) Н: от 0 до 6,000
В: от 0 до 20,000		 Н: от 0 до 6,000
В: от 0 до 20,000		 25 > 1000
5 < 1000		 ±10 ±1% считывания ±10 ±1%
Скорость полета, в узлах

Функция сверхмалой скорости		 Н: от 10 до 700
от 5 до 200 		Н: от 10 до 700 1 < 50
0.1 > 50

0.1 > 20		 0.1 ±0.5 на высоте 50
±0.1 на высоте > 500

±0.001 д. рт. ст.		 ±2
Скорость набора высоты, (узл/мин) от 0 до 500 от 0 до 500 10 10 ±10 ±1% считывания ±5%
Число Маха от 0 до 6 от 0 до 6 0.001 0.001 <0.002 ±0.002
Функциональность

  • Генерация вакуума и давления
  • Управляемый отвод воздуха наружу
  • Ввод показаний высоты/скорости
  • Ввод показаний статического/полного давления
  • Ввод показателей высоты/скорости полета
  • Ввод показателей числа Маха
  • Устройство приема/передачи данных по протоколу Bluetooth
  • Выдача степени повышения давления в компрессоре двигателя
  • Коррекция температуры при истинной скорости полета
  • Корректировка отклонений показателей высоты
  • Программирование пользователем тестовых профилей

Физические характеристики

Размеры: Дл. 17", Шир. 14", Выс. 14"
Вес: 16 кг

Источник энергии

Универсальный: 100-240 В. в сетях переменного тока, 50-400 Гц

Экран и клавиатура

В переднюю панель интегрированы дисплей с четким изображением и влагозащищенная и ударопрочная клавиатура. ЖК-экран с подсветкой отображает все параметры процесса испытаний.

Факторы окружающей среды

  • Водонепроницаемость и ударопрочность
  • CE совместимость

Дополнительные опции

  • Возможность поставки на заказ соединительных разъемов полного/статического давления
  • Программное обеспечение для управления ADTSWINL PC
  • Программное обеспечение для калибровки тестера MPS31CAL (необходимо наличие PAMB5)
  • Встроенный мультиизолятор
