Авиационная тестирующая станция MPS35С

  • Точность измерений ±3 фута на уровне моря
  • Соответствие всем требованиям RVSM и мировым стандартам
  • Программируемые пределы безопасности
  • Интуитивный ввод данных с ручного пульта управления – вся информация на одном экране
  • Низкое потребление энергии
  • Калибровка 1 раз в год
  • Эксклюзивная гарантия от производителя на насосы - 5000 часов
  • Встроенная аккумуляторная батарея.

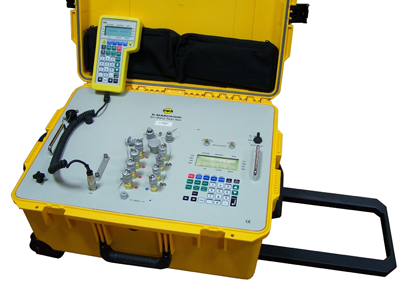

Современная авиационная тестирующая станция для контроля воздушно-скоростных параметров оснащенная дополнительным третьим каналом для калибровки умных датчиков угла атаки. Имеет удобное полностью автоматизированное управление с ручного пульта и обладает высокой функциональностью. Для удобства транспортировки корпус MPS35C оснащен колесами и выдвижной ручкой. В стандартной комплектации система имеет 4 порта Полного и 4 Статического давления, разъем для подключения Флешкарт, устройство приема/передачи данных по протоколу Bluetooth, функцию снятия показаний кодирующими высотомерами и встроенную аккумуляторную батарею, обеспечивающую 4-х часовую бесперебойную работу.
MPS35C – это цифровой портативный тестер авиационных данных, объединяющий много стандартных возможностей присущих более дорогим моделям. Тестер построен в прочном влагозащищенном корпусе, отвечающем требованиям военных и коммерческих пользователей.

Модель отличается простотой и быстротой в использовании, как экспертами, так и новыми пользователями. Тестирование и устранение неисправностей при помощи MPS35C может производиться через клавиатуру с продуманной эргономикой расположения клавиш с цветным кодированием и большой (4x20 символов) ЖК-дисплей с подсветкой или многофункциональный ручной пульт дистанционного управления. Все результаты тестирования отображаются одновременно, не требуется внесение изменений на экране или в меню.

MPS35С использует разумный пользовательский интерфейс. Программное обеспечение MPS35C пресекает любое превышение параметров, заранее установленных в меню ограничений. Ограничения могут быть с легкостью изменены и сохранены в памяти прибора с защитой паролем.

Три вида давления контролируются по отдельности и не зависимо: статическое, полное, угол атаки давления для тестирования самолетов, оборудованных системой SmartProbe. Угол атаки давления может отображаться в единицах давления, а также в градусах с разрешением в 0.1 градуса. 		Безопасность

MPS35C разработан с учетом обеспечения максимальной безопасности тестирования.
Особенности конструкции разработки DMA обеспечивают защиту испытательной установки и тестируемых устройств. Положение, при котором показатели статического давления превышают показатели полного давления, не допускается ни при ручном, ни при автоматическом управлении. При потере электропитания цепи тестера надежно изолируются и могут быть автоматически провентилированы, предотвращая тем самым повреждения тестера и тестируемых устройств.
Установленные на заводе или пользователем пределы безопасности обеспечивают защиту тестера и тестируемого устройства от повреждения.

Изоляции нескольких компонентов

MPS35C сконфигурирован с возможностью контроля изоляции 8 цепей, 2 для статического давления, 2 для AOA, 4 для полного.
Используется пульт ручного дистанционного управления. Когда не требуется измерение AOA, MPS35C может контролировать 4 цепи статического давления + 4 полного в любой комбинации.

Основные характеристики

Диапазон рабочих температур от -10° C до +50° C
Возможность регулировки объемов нагрузки (куб. дюймы): статическое давление от 0 до 250, полное давление от 0 до 100.
(*) сокращения: Н = норма; В = высокий показатель; Г = гражданский.

Параметр Диапазон Разрешение Точность
Измерение Контроль Измерение Контроль Измерение Контроль
Высота, в футах -3,000
+80,000		 -3,000
+60,000		 1 1 ±3 на уровне моря
±5 на высоте 30,000
±20 на высоте 60,000		 ±2
Скорость набора высоты, (фут/мин) Н: от 0 до 6,000
В: от 0 до 30,000		 Н: от 0 до 6,000
В: от 0 до 30,000		 25 > 1000
5 < 1000		 25 ±10 ±1% считывания ±10 ±1% считывания
Скорость полета, в узлах

Функция сверхмалой скорости		 Г: от 10 до 850
от 5 до 200		 Г: от 10 до 850 1 < 50
0.1 > 50

0.1 > 20 		0.1 ±0.5 на высоте 50
±0.1 на высоте > 500

±0.001 д. рт. ст.		 ±1
Скорость набора высоты, (узл/мин) от 0 до 700 от 0 до 700 10 10 ±10 ±1% считывания ±5%
Число Маха от 0 до 4 от 0 до 4 0.001 0.001 <0.002 ±0.002
Функциональность

  • Выработка давления/вакуума
  • Автоматическая проверка на герметичность
  • Управляемый отвод воздуха наружу
  • Ввод показаний высоты/скорости полета
  • Подача статического/полного давления
  • Ввод показателей давления/угла атаки
  • Ввод числа Маха
  • Выдача степени повышения давления в компрессоре двигателя
  • TAS / IAS переключатель
  • Коррекция отклонений
  • Программирование пользователем 30 тестовых профилей
  • Функция генерирования ультра малой скорости (от 5 до 200 узлов)

Физические характеристики

Размеры: Дл. 24.4", Шир. 19.7", Выс. 11.8"
Вес: 34,5 кг

Экран и клавиатура

Встроенный экран и клавиатура находятся в портативном терминале, защищенном от воды и воздействия ударов. ЖК-экран с подсветкой отображает все параметры процесса испытаний.

Источник энергии

Универсальный - 90-240 В; 50-400 Гц.
Встроенная аккумуляторная батарея, обеспечивающая 4 часа бесперебойной работы.

Факторы окружающей среды

  • Водонепроницаемость и ударопрочность
  • Удобство для пользователя

Дополнительные опции

  • Источник энергии на 28 В постоянного тока
  • ARINC 429
  • IEEE-488 GPIB
  • Терминал беспроводного дистанционного управления
  • Контрольное ПО ADWIN PC
