Авиационная тестирующая станция MPS36

  • Точность измерений ±2 фута на уровне моря
  • Система разработана с учетом технического обслуживания и ремонта небольшого объема, что сводит к минимуму работы по калибровке и затраты на ТО.
  • Полнофункциональный плоский дисплей 20x4 символов.
  • Полностью автоматическая система защиты от ошибок повышающая надежность работы.
  • Наличие портов интерфейсов IEEE-488 и RS232 для работы с ATE/PC .
  • Монтажная стойка 3HE 84TE (19" x 15" x 5.2")
  • Очень высокая разрешающая способность (0.2 Па для статического давления).
  • До 40 тестовых профилей программируемых пользователем, которые начинают работу при нажатии всего одной кнопки, могут храниться во внутренней памяти прибора.

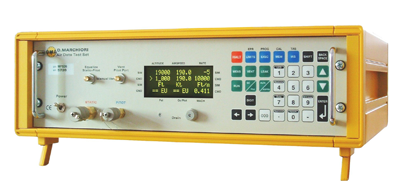

MPS36 – Лабораторная авиационная тестирующая станция для контроля воздушно-скоростных параметров. Система имеет возможность размещения в 19 дюймовой стойке, оснащена полностью автоматизированным управлением и обладает высокой функциональностью. Станция поставляется в корпусе размером 3U и имеет по 1 порту Полного и 1 порту Статического давления на лицевой и задней панелях. Разъемы для подключения генераторов давления и вакуума расположены на задней панели прибора.
Тестер MPS36 от компании DMA - тестер авиационных данных, выполненный с применением цифровой технологии, которая определяет крайне высокую точность тестирования авиационных компонентов работающих с полным давлением.

MPS36 разработан с учетом возрастающих тестовых требований для военных и коммерческих самолетов с неподвижным крылом и крылом с переменной стреловидностью с точностью контроля над высотой в ±2 фута на уровне моря (или ±0.002 дюйма ртутного столба).

Имеется возможность управлять прибором при помощи компьютера при осуществлении лабораторного тестирования через серийный интерфейс RS232 PC или шину GPIB. MPS36 может быть использован в качестве замены высокоточного тестирующего оборудования предыдущего поколения. MPS36 использует высокоточные виброцилиндрические датчики со специальными характеристиками для достижения максимальной точности в измерениях всех параметров высоты и скорости полета. Использование быстрых и точных клапанов регулировки потока с цифровым управлением обеспечивает высокую стабильность управления. 		MPS36 обеспечивает минимальные затраты на техническое обслуживание и продолжительные интервалы между ТО по сравнению с оборудованием предыдущего поколения.
До 40 тестов, программируемых пользователем вводятся и могут храниться во внутренней памяти, после чего их выполнение осуществляется всего одной кнопки.

Безопасность

Ручная система принудительной вентиляции позволяет безопасно достигать баланса давлений в случае потери электропитания. Заводские установки ограничений и ограничения установленные пользователем защитят тестируемое устройство от повреждения.

Дисплей

Жидкокристаллический дисплей (20x4 символов) выводит всю необходимую пользователю информацию через простой, интуитивно-понятный и полностью визуальный интерфейс. Показатели высоты, скорости полета, их коэффициенты, показатели давления и числа Маха одновременно отображаются в простом логическом порядке.

Основные характеристики

Диапазон рабочих температур от -10° C до +50° C
Возможность регулировки объемов нагрузки (куб. дюймы): статическое давление от 0 до 250, полное давление от 0 до 100.
(*) сокращения: Н = норма; В = высокий показатель; Г = гражданский.

Параметр Диапазон Разрешение Точность
Измерение Контроль Измерение Контроль Измерение Контроль
Высота, в футах -3,000
+100,000		 -3,000
+80,000
(100,000 2 насоса)		 1 1 ±2 на уровне моря
±4 на высоте 30,000
±7 на высоте 60,000		 ±1
Статическое давление
д. рт. ст.
в Па		 0,3 до 34
1000 до 115000		 0,3 до 34
1000 до 115000		 0,0001
0,2		 0,0001
2		 ±0,002 на высоте 30
± 0,001 на высоте 3,5
Скорость набора высоты, (фут/мин) от 0 до 6,000 от 0 до 6,000 25 > 1000
5 < 1000		 25 25 ±1% считывания 25 ±1% считывания
Скорость полета, в узлах

Функция сверхмалой скорости		 от 10 до 850
от 2 до 200		 от 10 до 850 1 < 50
0.1 > 50

0.1 > 20		 0.1 ±0.5 на высоте 50
±0.1 на высоте > 500

±0.001 д. рт. ст.		 ±1
Скорость набора высоты, (узл/мин) от 0 до 900 от 0 до 900 10 10 ±10 ±1% считывания ±5%
Число Маха от 0 до 6 от 0 до 6 0.001 0.001 <0.002 ±0.002
Физические характеристики

Конфигурация монтажной стойки: 19" x 15" x 5.2"
Вес, вместе с кейсом: 50 фунтов.

Гарантия и калибровка

Прибор имеет систему самонастройки клапанов.
Калибровка полностью производится посредством программного обеспечения через сравнение показателей главного устройства и устройства передачи данных.
Срок гарантии: два года
Калибровка: рекомендуется производить раз в год
Дополнительные опции

  • Вакуумные и нагнетательные насосы
  • Возможность чтения данных высотомера
  • Ручной пульт дистанционного управления
  • Программное обеспечение для управления ADTSWINL PC
  • Крайне малое отклонение параметров благодаря специальной мультисенсорной технологии.

Программное обеспечение

  • Драйверы управления серийным портом
  • Драйверы управления шиной GPIB
  • Система управления Circa 1975 IEEE-488
  • Интерфейсная программа для модульных ATE приложений.
